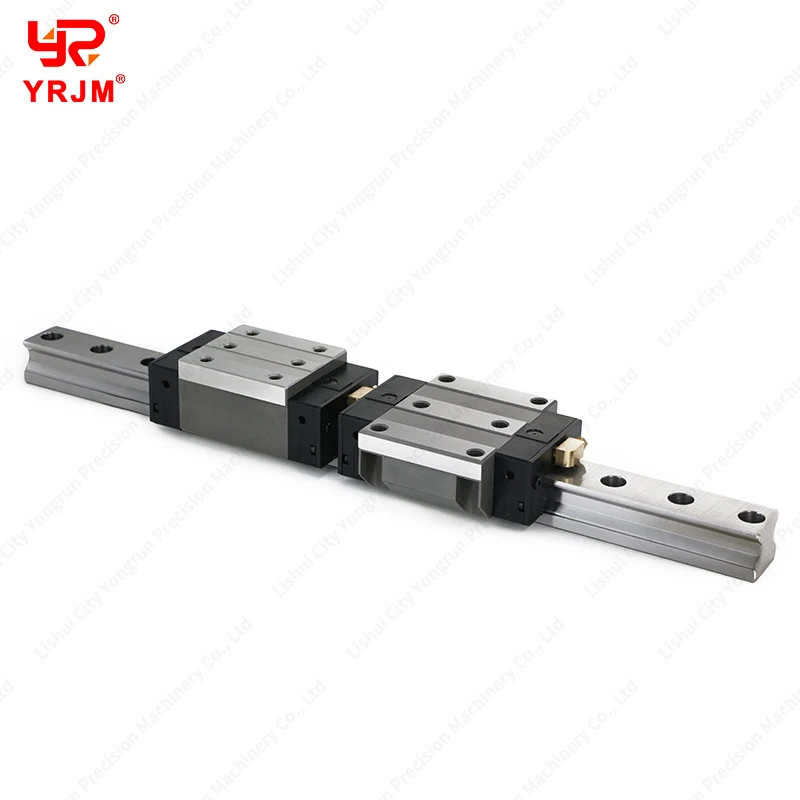

Prowadnica liniowa rolkowa RGW30HC

Prowadnica liniowa RGW30HCOpis produktu

RGW30HC to bardzo-wysoka-sztywna prowadnica liniowa-z kołnierzem, przeznaczona do-ciężkiej obróbki CNC, wielkoformatowych-suwnic i pras przemysłowych. Jako część serii RG wykorzystuje precyzyjne rolki cylindryczne zamiast łożysk kulkowych. Ten interfejs „kontaktu liniowego” drastycznie zmniejsza odkształcenia sprężyste pod obciążeniem, zapewniając wyjątkową sztywność konstrukcyjną. RGW30HC ma szeroki-kołnierz bazowy przeznaczony do elastycznego montażu od góry-do dołu lub od dołu-do góry i jest w pełni kompatybilny z szynami RGR30.

Wydłużona geometria „HC” zapewniająca wyższe obciążenia
Podstawowa różnica między standardowym blokiem-o dużym obciążeniu (CC) a blokiem o-dużym- obciążeniu (HC) polega na fizycznej długości wózka:
Większy ślad wózka: RGW30HC ma wydłużony korpus o wymiarach 131,8 mm w porównaniu do 109,8 mm w przypadku standardowego bloku CC.
Korzyść techniczna: dłuższy korpus mieści więcej rolek obiegowych w aktywnych gąsienicach-nośnych. Ta konfiguracja podnosi nośność dynamiczną do 48,1 kN, a nośność statyczną do znacznych 105,0 kN,-co stanowi znaczny wzrost wydajności w porównaniu z blokami-o standardowej długości 30 mm.

Przewodnik wyboru: RGW30CC kontra RGW30HC
Chociaż oba bloki są przeznaczone do prowadnic rolkowych 30 mm (seria RGR30) i mają dokładnie ten sam przekrój montażowy-, są zoptymalizowane pod kątem różnych warunków obciążenia konstrukcyjnego.

Wybierz RGW30CC (duże obciążenie), jeśli:
Projekt Twojej maszyny wykorzystuje konfigurację wózka z wieloma-blokami (np. dwa lub więcej bloków podtrzymujących każdą stronę dużej płyty bramowej). Ponieważ ładunek jest rozłożony na wiele punktów styku, standardowa długość bloku wynosząca 109,8 mm jest w pełni wystarczająca. Wybór ten pomaga zminimalizować całkowitą masę ruchomą i zoptymalizować całkowite koszty komponentów.

Wybierz RGW30HC (bardzo duże obciążenie), jeśli:
Projektujesz wózek z pojedynczym-bloczkiem lub zarządzasz-wysokim zwisem wspornika. Ponieważ korpus HC jest wydłużony do 131,8 mm, zapewnia znacznie wyższą odporność na obciążenia momentami pochylenia i odchylenia (1712 Nm w porównaniu do 1060 Nm w bloku CC). Jeśli głowica narzędzia jest przesunięta lub odchylona od osi, dodatkowa długość bloku HC jest niezbędna, aby zapobiec zakleszczeniu lub ugięciu skrętnemu na szynie.
